译码器

• $N$ 输入 - $2^N$ 输出
• 对于每一种输入的组合，只有一个输出为 0

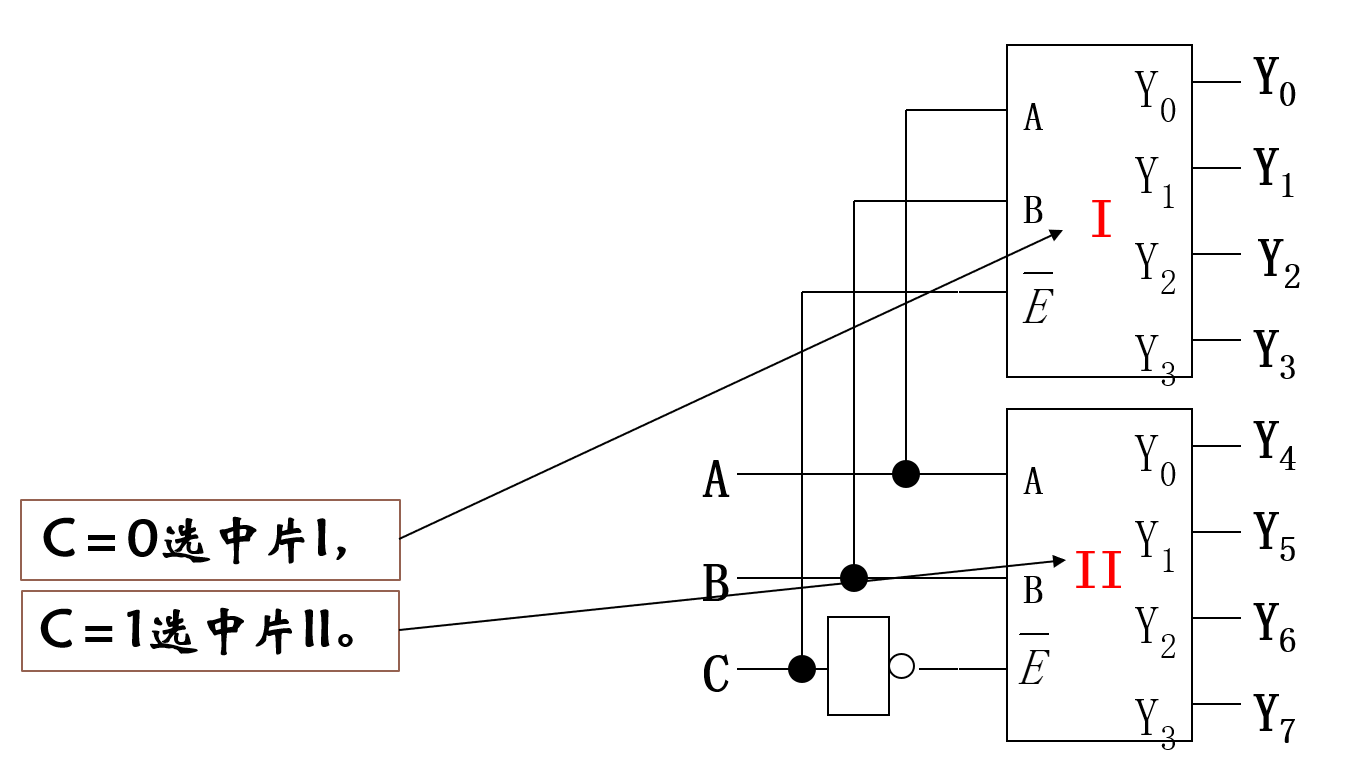

- 增加缓冲，避免输入接多个负载 使能端 $\overline{E}$ 为 0 时，译码器工作，为 1 时，译码器禁止，所有输出为 1 ## 使能端作用 - **用于多片扩展**：通过使能端，2-4 译码器可以简单扩展到 3-8 译码器或更多位

• 用作选通：

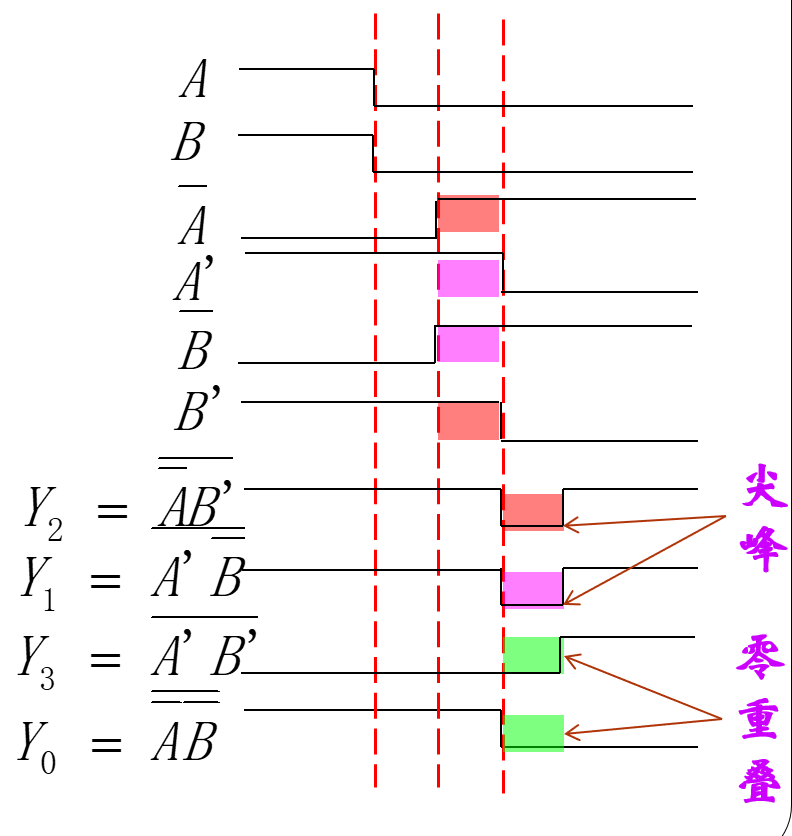

  • 尖峰： $\overline{A}$ 滞后于 $A$，当 $A$ 从 0 变 1 时，有一段时间二者均为 1，此时与非门输出会出现尖峰（理想情况下保持为 1，实际一段时间为 0）
  • 零重叠：当 $AB$ 从 11 变为 00 时，输出应从 $Y_3=0$ 变为 $Y_0=0$，但由于延迟会有一段时间二者同时为 0
  • 使能正信号应先于译码器变量输入变化前到来，在输出变化后撤去

多级译码器

译码器输入变量为 $N$，则输入端数为 $N+1$，第一级负载为 $2^{N-1}+1$，第二级负载为 $2^{N-1}$，使能端负载为 $2^N$，$N$ 增大时这是不可能实现的，需要通过多级译码解决

码制译码器

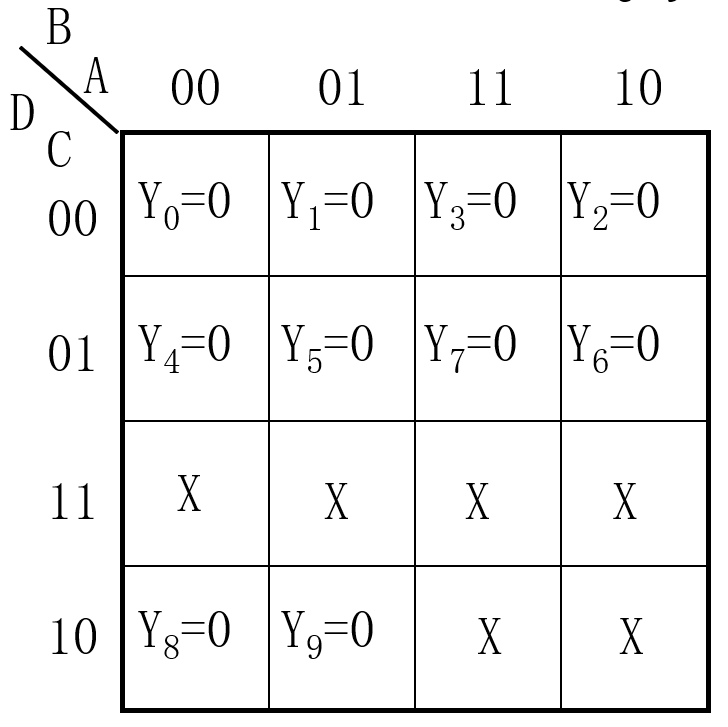

不完全译码

ABCD=0101~1111 时，$Y_{0\sim 9}$ 均为任意值

完全译码

ABCD=0101~1111 时，$Y_{0\sim 9}$ 均为 1

实现逻辑函数

译码器加与非门可以实现逻辑函数
